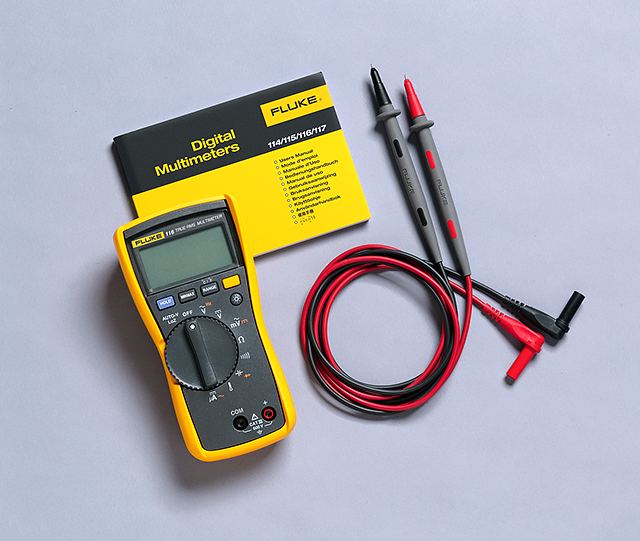

Fluke 116- LVIS-yleismittari, jossa lämpötilan ja mikroampeerien mittausominaisuudet

Sähkömiesten suunnittelema – Fluken valmistama



Fluke 116- LVIS-yleismittari on suunniteltu erityisesti LVIS-alan ammattikäyttöön. Se on kompakti True RMS-mittari, jossa on kaikki LVIS-mittauksissa tarvittavat toiminnot mm. lämpötilan ja mikroampeerien mittaamiseen. Siten mittarin avulla voidaan helposti ja nopeasti havaita LVIS-laitteiden ja liekinvarmistimien ongelmat.





Toiminnot:

  • Sisäänrakennettu lämpömittari LVI-sovelluksia varten
  • Liekinvarmistimen mittaus mikroampeeritoiminnolla
  • Pieni tuloimpedanssi ehkäisee haamujännitteen aiheuttamat virheelliset lukemat
  • Suuri, valkoinen LED-taustavalo helpottaa työskentelyä hämärässä
  • Resistanssi, jatkuvuus, taajuus ja kapasitanssi
  • Min/Max/Avg-tallennus ja kuluneen ajan merkintä signaalivaihteluiden tallentamiseen
  • Kompakti, ergonominen, yhdellä kädellä käytettävä mittari
  • Yhteensopiva lisävarusteena saatavan magneettiripustimen kanssa (ToolPak™)
  • CAT III 600 V -turvaluokitus



Tekniset tiedot:

Liittimen ja maan välinen suurin jännite



 600 V

Suojaus jännitepiikeiltä



 6 kV:n huippu, IEC 61010-1 600 V CAT III, ympäristöhaittaluokka 2

Näyttö

Digitaalinen:

 6 000 lukemaa, päivitys neljä kertaa sekunnissa

Analogiasteikko



 33 segmenttiä, päivitys 32 kertaa sekunnissa

Käyttölämpötila



 -10 °C...+50 °C

Säilytyslämpötila



 -40 °C...+60 °C

Paristojen tyyppi



 9 V:n alkaliparisto, NEDA 1604A/IEC 6LR61

Paristojen käyttöikä



 400 tuntia (ilman taustavaloa)



Tarkkuustiedot

DC-millivoltit

Alue:

 600,0 mV

Erottelukyky:

 0,1 mV

Tarkkuus:

 ±([% lukemasta] + [lukemaa]): 2,0 % + 3

DC-voltit

Alue/erottelukyky:

 6,000 V/0,001 V

Alue/erottelukyky:

 60,00 V/0,01 V

Alue/erottelukyky:

 600,00 V/0,1 V

Automaattinen jännitteenkoetin

Alue:

 600,0 V

Erottelukyky:

 0,1 V

Tarkkuus:

 2,0 % + 3 (DC, 45 Hz...500 Hz)
4,0 % + 3 (500 Hz...1 kHz)

AC-millivoltit1 true-RMS

Alue:

 600,0 mV

Erottelukyky:

 0,1 mV

Tarkkuus:

 1,0 % + 3 (DC, 45 Hz...500 Hz)
2,0 % + 3 (500 Hz...1 kHz)

AC-voltit1 true-RMS

Alue/erottelukyky:

 6,000 V/0,001 V

Alue/erottelukyky:

 60,00 V/0,01 V

Alue/erottelukyky:

 600,0 V/0,1 V

Tarkkuus:

 1,0 % + 3 (DC, 45 Hz...500 Hz)
2,0 % + 3 (500 Hz...1 kHz)

Jatkuvuus

Alue:

 600 Ω

Erottelukyky:

 1 Ω

Tarkkuus:

 Äänimerkki käytössä <20 Ω, pois käytöstä >250 Ω, havaitsee 500 μs:n tai pidemmät avoimet piirit tai oikosulut.

Ohmi

Alue/erottelukyky:

 600,0 Ω/0,1 Ω

Alue/erottelukyky:

 6,000 kΩ/0,001 kΩ

Alue/erottelukyky:

 60,00 kΩ/0,01 kΩ

Alue/erottelukyky:

 600,0 kΩ/0,1 kΩ

Alue/erottelukyky:

 6,000 MΩ/0,001 MΩ

Tarkkuus:

 0,9 % + 1

Alue/erottelukyky:

 40,00 MΩ/0,01 MΩ

Tarkkuus:

 1,5 % + 2

Dioditestaus

Alue/erottelukyky:

 2,000 V/0,001 V

Tarkkuus:

 0,9 % + 2

Kapasitanssi

Alue/erottelukyky:

 1000 nF/1 nF

Alue/erottelukyky:

 10,00 μF/0,01 μF

Alue/erottelukyky:

 100,0 μF/0,1 μF

Alue/erottelukyky:

 9999 μF/1 μF

Alue/erottelukyky:

 100 μF...1000 μF

Tarkkuus:

 1,9 % + 2

Alue/erottelukyky:

 >1000 μF

Tarkkuus:

 5 % + 20 %

LoZ-kapasitanssi

Alue:

 1 nF...500 μF

Tarkkuus:

 10 % + 2 tyypillistä

Lämpötila2 (K-tyypin termopari)

Alue/erottelukyky:

 -40 °C...400 °C / 0,1 °C

Tarkkuus:

 1 % + 102

Alue/erottelukyky:

 -40 °C...400 °C / 0,1 °C

Tarkkuus:

 1 % + 182

AC-mikroampeerit, true-RMS (45...500 Hz)

Alue/erottelukyky:

 600,0 μA/0,1 μA

Tarkkuus:

 1,0 % + 2

DC-mikroampeerit

Alue/erottelukyky:

 600,0 μA/0,1 μA

Tarkkuus:

 1,0 % + 2

Hz (V- tai A-tulo)2

Alue/erottelukyky:

 99,99 Hz/0,01 Hz

Alue/erottelukyky:

 999,99 Hz/0,1 Hz

Alue/erottelukyky:

 9,999 Hz/0,001 Hz

Alue/erottelukyky:

 50,00 Hz/0,01 Hz

Tarkkuus:

 0,1 % + 2

Huomautukset:
1) Kaikki AC-jännitealueet on määritetty 1...100 %:n alueella. Koska 1 %:n aluetta pienempiä tuloja ei ole mainittu, on normaalia, että tämä ja muut true-RMS-mittarit näyttävät muuta kuin nollalukemaa, kun johtimet ovat irrotettuina virtapiiristä tai oikosulussa keskenään. Jännitteenmittauksessa muotokerroin ≤3, kun 4000 lukemaa, ja laskee lineaarisesti 1,5:een asteikon ääripäässä. AC-jännitteen mittaaminen on AC-kytketty. Auto-V LoZ ja AC mV ovat DC-kytkettyjä.
2) Taajuus on AC-kytketty; AC-jännite: 5 Hz...50 kHz.

Mekaaniset ja yleiset tiedot

Koko

Korkeus:

 167 x 84 x 46 mm

Paino



 550 g

Takuu



 3 vuotta
