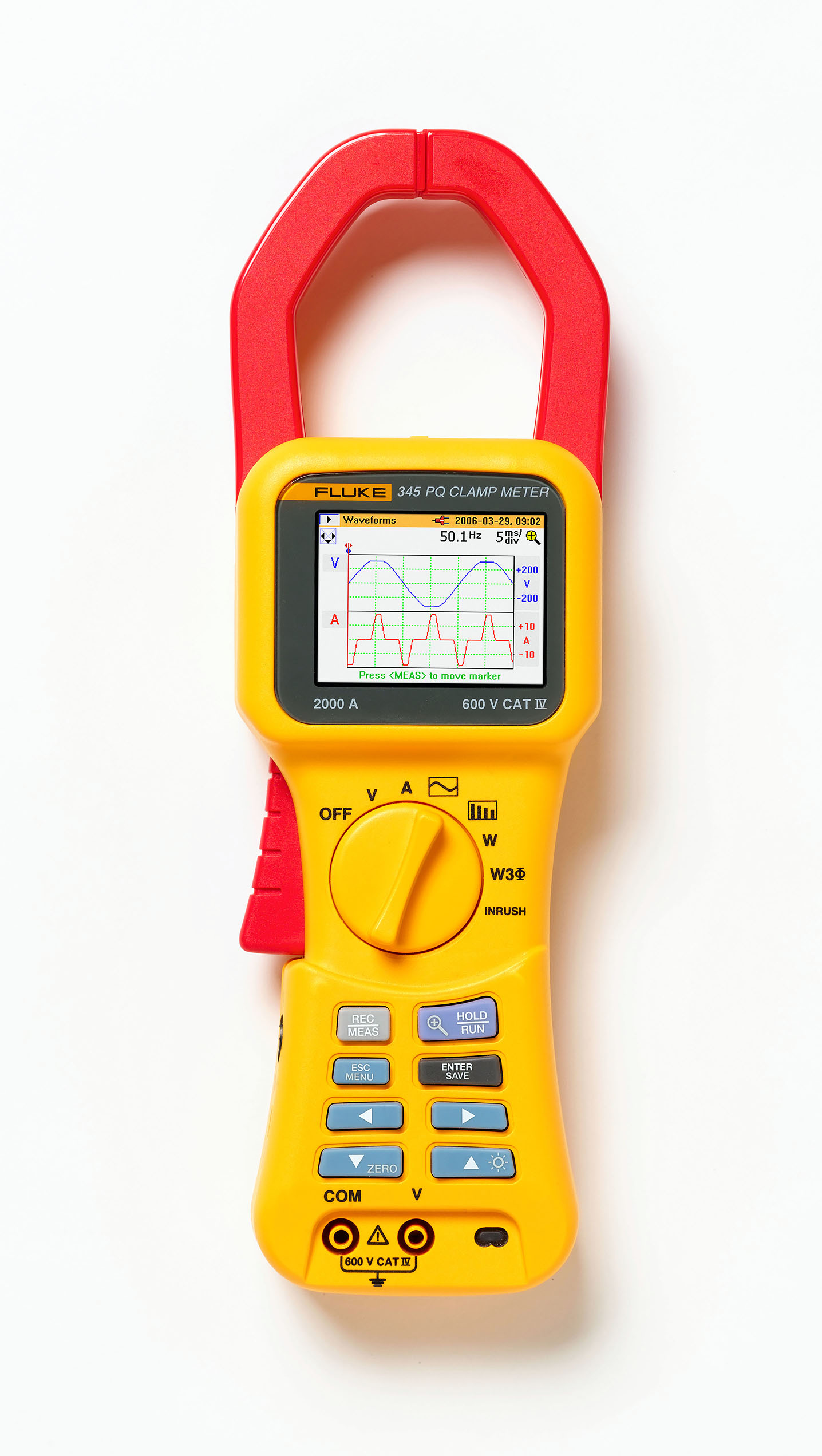

Fluke 345 -sähkönlaadun pihtimittari

Monipuolinen työkalu sähkökuormien valvontaan



Fluke 345 -sähkönlaadun pihtimittarissa yhdistyvät pihtimittari, sähkönlaadun tiedonkeruulaite sekä sähkönlaadun analysaattori. Tämä tekee 345:stä erinomaisen työkalun sähkökuormien valvontaan.

Fluke 345:n kirkas värinäyttö esittää selkeällä tavalla harmoniset spektrit. Mittarissa on myös suurtaajuuskohinan poistava alipäästösuodin sekä tehokas EMC-häiriösuojaus. Virtapihdissä käytetään Hall-tekniikkaa, mikä tarkoittaa että mitattavasta laitteesta ei tarvitse katkaista virtaa kun pihdillä tehdään DC-virtamittauksia.

Sähkönlaadun analysaattorissa on sisäinen muisti, johon voidaan tallentaa joko trendien tai ajoittaisten ongelmien analysointien yhteydessä kerättyjä tietoja.



Sovellukset:

  • Säädettävien moottorikäyttöjen ja UPS-järjestelmien asetusten määrittäminen ja vianhaku – laitteen toiminnan arvioiminen tärkeimpien sähkönlaatuparametrien mittauksen avulla
  • Harmonisten yliaaltojen mittaukset – paljastaa harmoniset yliaallot, jotka voivat vaurioittaa tärkeitä laitteita tai häiritä niiden toimintaa.
  • Käynnistysvirran tallennus – käynnistysvirran tarkistaminen siellä, missä aiheutuu virheellisiä kuittauksia tai harmillisia johdonsuojakatkaisijoiden laukaisuja

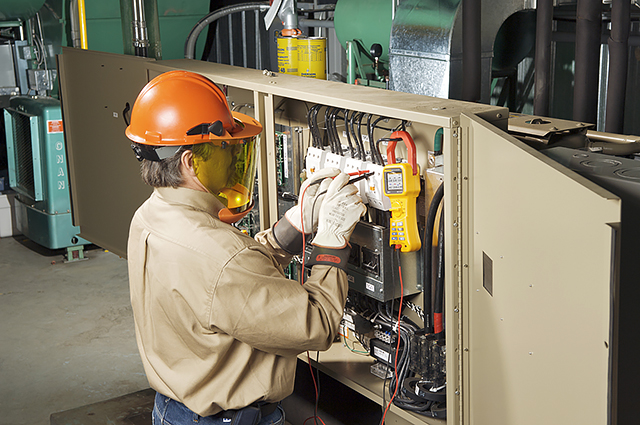

  • Kuormitustutkimukset – järjestelmän kapasiteetin määrittäminen ennen uusien kuormien lisäämistä







Toiminnot:

  • AC/DC-virtamittaus: AC-virran mittaaminen pihdillä 1400 A rms asti ja DC-virran mittaaminen 2000 ampeeriin asti piiriä katkaisematta
  • Paras turvaluokitus: sähkön syöttötason sähkönlaadun analysaattori, 600 V CAT IV
  • Tarkka myös häiriöllisissä ympäristöissä: pihtimittari mittaa luotettavasti myös säröytyneitä aaltomuotoja. Niitä esiintyy elektronisissa kuormissa, joissa on alipäästösuodatin
  • Tietojen tallennus: satunnaisten vikojen tunnistaminen tallentamalla useita tehoparametreja, mukaan lukien harmoniset säröt, minuuttien tai kuukausien ajan
  • Akuston varmistus: DC-virran %-osuuden ("rippeli") mittaus akku- ja DC-järjestelmissä
  • Harmonisten yliaaltojen vianhaku: harmonisten yliaaltojen analysointi ja tietojen tallennus digitaalisesti tai graafisesti
  • Käynnistysvirta: johdonsuojakatkaisijoiden laukeamistien paikannus ja analysointi 3 sekunnista 300 sekuntiin
  • Helppokäyttöinen: varmista laitteen kytkennät tarkistamalla aaltomuodot ja trendit suuresta taustavalaistusta värinäytöstä.
  • Kolmivaiheteho: sisäänrakennettu toiminto symmetristen kuormien mittauksiin
  • Selaa tuloksia ja luo raportteja: sähkönlaadun analysaattorin mukana toimitetaan Power Log -ohjelmisto



Tekniset tiedot:

Näyttö



Värillinen nestekidenäyttö, 320 x 240 pikseliä, taustavalo (2 kirkkautta)





Virtalähde




 Virtalähde: 1,5 V AA-alkaliparisto MN 1500 tai IEC LR6 x 6

Pariston kesto (tyypillinen)



 > 10 tuntia (täysi taustavalaistus)



 > 12 tuntia (himmeä taustavalaistus)

Ulkoinen verkkolaite BE345

Tulo

 110/230 V, 50/60 Hz

Lähtö

 15 VDC, 300 mA



Käyttöympäristö (vain sisäkäyttöön)

Referenssiolosuhteet



 Tarkkuusmäärittelyt: 23˚C ± 1˚C

Käyttölämpötila



 0 °C...+50 °C

Virran lämpötilakerroin



 ≤±0,15 % lukemasta per °C

Jännitteen lämpötilakerroin



 ≤±0,15 % lukemasta per °C

Suhteellinen kosteus enintään



 80 %, lämpötiloissa max 31 °C, suhteellinen kosteus laskee lineaarisesti 50 % 40 °C:n lämpötilassa

Enimmäiskäyttökorkeus merenpinnasta



 2000 m



Turvallisuussuunnittelu




 IEC 61010-1 600 V CAT IV, kaksoiseristetty tai vahvistettu eristys, ympäristöhaittaluokka 2




 Suojaus: IP40; EN60529

Turvallinen enimmäistyöskentelyjännite

Virtamittaus

 600 V AC RMS tai DC eristämättömien johdinten ja maan välillä

Jännitteen mittaus

 600 V AC RMS tai DC tuloliitinten ja maan välillä tai 825 V vaiheiden välillä (kolmiokytkentä)








EMC

Emissio



 IEC/EN 61326-1:1997 luokka A

Immuniteetti



 IEC/EN 61326-1:1997, liite C, suorituskykyluokka B



Mekaaniset tiedot

Mitat (pituus x leveys x syvyys)



 300 mm x 98 mm x 52 mm

Paino (paristojen kanssa)



 820 g

Leukojen aukeama



 60 mm

Suurin johtimen koko



 58 mm:n halkaisija

Puhdistus



 Laitteen voi puhdistaa isopropanoliin kastetulla liinalla. Älä käytä puhdistamiseen hankausaineita tai liuottimia.



Tekniset tiedot








Virtamittaus (DC, DC RMS, AC, RMS)

Mittausalue



 0...2000 A DC tai 1400 AC RMS

Automaattinen alueenvalinta



 40 A / 400 A / 2000 A

Erottelukyky



 10 mA, 40 A:n alue



 100 mA, 400 A:n alue



 1 A, 2000 A:n alue

Tarkkuus: DC ja DC rms

I > 10 A:

 ±1,5 % lukemasta ±5 numeroa

I < 10 A:

 ± 0,2 A

Tarkkuus: AVG

I > 10 A:

 ±3 % lukemasta ±5 numeroa

I < 10 A:

 ±0,5 A

Tarkkuus: Pk

I > 10 A:

 ±5 % lukemasta ±5 numeroa

I < 10 A:

 ±0,5 A

Tarkkuus: Ah

I > 10 A:

 ±2 % lukemasta ±5 numeroa

I < 10 A:

 ± 0,5 Ah

Tarkkuus: CF (muotokerroin)

1,1 ≤ CF < 3:

 ±3 % lukemasta ±5 numeroa

3 ≤ CF < 5:

 ±5 % lukemasta ±5 numeroa

erottelukyky:

 0,01

Tarkkuus: RPL (rippeli)

2 % ≤ RPL < 100 %:

 ±3 % lukemasta ±5 numeroa

100 % ≤ RPL < 600 %:

 ±5 % lukemasta ±5 numeroa

Erottelukyky:

 0,1 %

Idc > 5 A, Iac > 2 A










Jännitemittaus (DC, DC RMS, AC RMS)

Mittausalue



 0...825 V DC tai AC RMS

Automaattinen alueenvalinta



 4 V / 40 V / 400 V / 750 V

Erottelukyky



 1 mV, 4 V:n alue



 10 mV, 40 V:n alue



 100 mV, 400 V:n alue



 1 V, 750 V:n alue

Tarkkuus: DC ja DC rms

V > 1 V:

 ±1 % lukemasta ±5 numeroa

V < 1 V:

 ± 0,02 V

Tarkkuus: AVG

V > 1 V:

 ±3 % lukemasta ±5 numeroa

V < 1 V:

 ± 0,03 V

Tarkkuus: Pk

V > 1 V:

 ±5 % lukemasta ±5 numeroa

V < 1 V:

 ± 0,03 V

Tarkkuus: CF (muotokerroin)

1,1 ≤ CF < 3:

 ±3 % lukemasta ±5 numeroa

3 ≤ CF < 5:

 ±5 % lukemasta ±5 numeroa

Erottelukyky:

 0,01

Tarkkuus: RPL (rippeli)

2 % ≤ RPL < 100 %:

 ±3 % lukemasta ±5 numeroa

100 % ≤ RPL < 600 %:

 ±5 % lukemasta ±5 numeroa

Erottelukyky:

 0,1 %

Vdc > 0,5 V, Vac > 0,2 V






 Kaikki mittaukset DC ja 15 Hz...1 kHz
Suurin ylikuormitus 1 000 V rms
Jännite (rms) on True RMS -mittaus (AC + DC).



Harmoniset yliaallot

THD (harmoninen kokonaissärö)

1 % ≤ THD < 100 %:

 ±3 % lukemasta ±5 numeroa

100 % ≤ RPL < 600 %:

 ±5 % lukemasta ±5 numeroa

Erottelukyky:

 0,1 %

DF (särökerroin)

1 % ≤ THD < 100 %:

 ±3 % lukemasta ±5 numeroa

erottelukyky:

 0,1 %

H02 ≤ Vharm < H13:

 ±5 % lukemasta ±2 numeroa

H13 ≤ Vharm ≤ H30:

 ±10 % lukemasta ±2 numeroa




 Kaikki mittaukset enintään 30. harmoniseen (40. harmoniseen alueella 15 Hz...22 Hz) saakka.
Perusaallon taajuusalue F0 15 Hz...22 Hz ja 45 Hz...65 Hz
Vacrms >1 V



Tehon mittaus (yksi- tai kolmivaihe) (DC, DC RMS, AC RMS)

Mittausalue



 0...1650 kW DC tai 1200 kW AC

Automaattinen alueenvalinta



 4 kW, 40 kW, 400 kW, 1650 kW

Erottelukyky



 1 W, 4 kW:n alue



 10 W, 40 kW:n alue



 100 W, 400 kW:n alue



 1 kW, 1200 kW:n alue

Tarkkuus



 ±2,5 % lukemasta ±5 numeroa



 W1Ø < 2 kW ± 0,08 kW



 W3Ø < 4 kW ± 0,25 kW



VA-mittaus (yksi- tai kolmivaihe) (dc, dc rms, ac rms)

Mittausalue



 0...1650 kVA DC tai 1200 kVA AC

Automaattinen alueenvalinta



 4 kVA, 40 kVA, 400 kVA, 1650 kVA

Erottelukyky



 1 VA, 4 kVA:n alue



 10 VA, 40 kVA:n alue



 100 VA, 400 kVA:n alue



 1 kVA, 1200 kVA:n alue

Tarkkuus

VA > 2 kVA:

 ±2,5 % lukemasta ±5 numeroa

VA < 2 kVA:

 ± 0,08 kVA



VAR-mittaus (yksi- ja kolmivaihe)

Mittausalue



 0...1250 kVAR

Automaattinen alueenvalinta



 4 kVAR, 40 kVAR, 400 kVAR, 1200 kVAR

Erottelukyky



 1 VAR, 4 kVAR:n alue



 10 VAR, 40 kVAR:n alue



 100 VAR, 400 kVAR:n alue



 1 kVAR, 1200 kVAR:n alue

Tarkkuus

VAR > 4 kVAR:

 ±2,5 % lukemasta ±5 numeroa

VAR < 4 kVAR:

 ±0,25 kVAR

Tehokerroinalue



 0,3 < PF < 0,99



Tehokerroin (yksi- ja kolmivaihe)

Mittausalue



 0,3 kapasitiivinen arvoon 1,0 asti ja induktiivinen 1,0...0,3 (72,5° kapasitiivinen arvoon 0° asti ja induktiivinen 0°...72,5°)

Erottelukyky



 0,001

Tarkkuus



 ± 3°

Taajuusalue



 15 Hz...1 kHz



Perusaallon tehokerroin (yksi- ja kolmivaihe), OPF

Mittausalue



 0,3 kapasitiivinen arvoon 1,0 asti ja induktiivinen 1,0...0,3 (72,5° kapasitiivinen arvoon 0° asti ja induktiivinen 0°...72,5°)

Erottelukyky



 0,001

Tarkkuus



 ± 3°

Taajuusalue



 15 Hz...22 Hz ja 45 Hz...65 Hz



Kilowattitunti (kWh)

Mittausalue



 40 000 kWh

Automaattinen alueenvalinta



 4 kWh, 40 kWh, 400 kWh, 4000 kWh, 40 000 kWh

Erottelukyky



 1 Wh, 4 kWh:n alue



 10 Wh, 40 kWh:n alue



 100 Wh, 400 kWh:n alue



 1 kWh, 4 000 kWh:n alue



 10 kWh, 40 000 kWh:n alue

Tarkkuus

kWh > 2 kWh:

 ±3 % lukemasta ±5 numeroa

kWh < 2 kWh:

 ±0,08 kWh

Kaikki tehot / VA- / VAR- / PF-mittaukset

Taajuusalue:

 DC ja 15 Hz...1 kHz

Virta-alue:

 10 A...1400 A rms

Jännitealue:

 1 V...825 V rms

Enimmäistulojännite:

 825 V rms / 1400 A rms

Suurin ylikuormitus:

 1000 V rms / 10 000 A Kaikki mittaukset DC ja 15 Hz...1 kHz. Suurin ylikuormitus 10 000 A tai RMS x taajuus <400 000.



Taajuusmittaus (virrasta tai jännitteestä)

Mittausalue



 15 Hz...1 kHz

Erottelukyky



 0,1 Hz

Tarkkuus



 15...22 Hz ±0,5 % lukemasta



 40...70 Hz ±0,5 % lukemasta



 15...1000 Hz ±1 % lukemasta

Virta-alue



 10 A...1400 A rms

Jännitealue



 1 V...825 V rms



Oskilloskooppitoiminto

Virtamittaus

Alueet:

 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A

Erottelukyky:

 1 A, 40 A:n alue
10 A, 400 A:n alue
50 A, 2000 A:n alue

Tarkkuus:

 ±3 % lukemasta ±1 pikseli

Suurin ylikuormitus:

 10 000 A

Jännitteen mittaus

Alueet:

 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V

Erottelukyky:

 100 mV, 4 V:n alue
1 V, 40 V:n alue
10 V, 400 V:n alue
31,25 V, 1000 V:n alue

Tarkkuus:

 ±2 % lukemasta ±1 pikseli

Suurin ylikuormitus:

 1000 V rms

Taajuusalue:

 DC: 15 Hz...600 kHz

Aika-akseli



 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms/div

Virkistysnopeus



 0,5 s

Enimmäisnäytteenottonopeus



 15625 kHz



Käynnistysvirtatoiminto

Alueet



 40 A, 400 A ja 2000 A

Erottelukyky



 10 mA, 40 A:n alue



 100 mA, 400 A:n alue



 1 A, 2000 A:n alue

Tarkkuus

I > 10 A:

 ±5 % lukemasta ±1 pikseli

I < 10 A:

 ±0,5 A



 Kaikki mittaukset DC ja 15 Hz...1 kHz.

Suurin ylikuormitus



 Suurin ylikuormitus 10 000 A tai RMS x taajuus <400 000.



 Virta (rms) on True RMS -mittaus (AC + DC).

Tallennusaika



 1 s, 3 s, 10 s, 30 s, 100 s ja 300 s

Enimmäisnäytteenottonopeus



 15625 kHz



PC-liityntä




 USB




 Power Log -ohjelmisto lataamista, analysointia ja raportointia varten




 345-päivityssovellus uuden laiteohjelmiston asentamiseksi



Muistiin tallentaminen

Tallennusalueet



 Alueita voi käyttää erikseen tai yhdeksi suureksi alueeksi yhdistettynä

Keskiarvoistusjaksot



 1 s, 2 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min ja mukautettu
