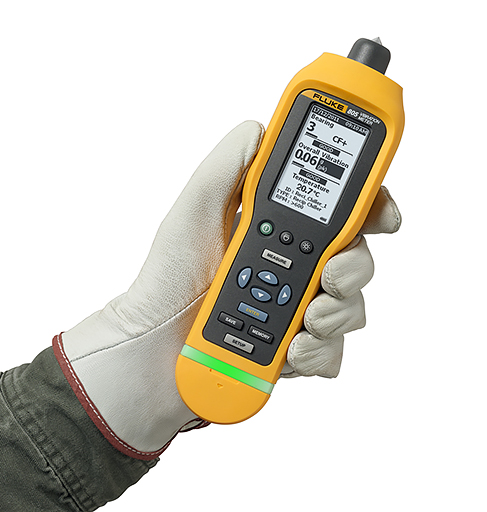

Fluke 805-värähtelymittari

Markkinoiden luotettavin värähtelyntestaustyökalu



Fluke 805-värähtelymittarilla sekä mittaat että viet tietoja ja seuraat trendejä

Fluke 805 on tarkin, käyttäjäystävällisin ja luotettavin työkalu laitteiden päivittäiseen tarkastamiseen. Voit tehdä huoltosuunnitelmia ja -päätöksiä luotettavan tiedon pohjalta. Laite on suunniteltu tiimeille, jotka etsivät mekaanisia vikoja. Se on erinomainen työkalu silloin, kun kokonaisvärähtelystä ja laakereiden kunnosta tarvitaan tarkkoja, toistettavia ja vakavuusluokiteltuja lukemia.



Ominaisuuksia:

  • Fluke 805 on mittari (ei kynä), joka mittaa kokonaisvärähtelyä sekä määritettyjä muuttujia, kuten laakerien kuntoa ja lämpötilaa. Näin se tuottaa muita mittauslaitteita tarkemman kokonaiskuvan
  • Yhdistetty värähtely- ja voima-anturipää, joka kompensoi käyttäjälähtöisiä muutoksia (voima tai kulma) tuottaa tarkkoja, toistettavia lukemia
  • 4-portainen vakavuusasteikko ja sisäänrakennettu suoritin määrittävät laakerin kunnon ja kokonaisvärähtelyn helposti ymmärrettävillä teksti-ilmoituksilla (hyvä, tyydyttävä, huono, kelvoton)
  • Anturin herkkyyden ansiosta voidaan mittaukset voidaan tehdä laajalla taajuusalueella (10–1 000 Hz ja 4 000–20 000 Hz), joka kattaa useimmat kone- ja komponenttityypit
  • Suoraviivainen käyttöliittymä minimoi käyttäjän syötteet kierroslukualueen ja laitteiston tyypin valitsemiseen







Toiminnot:

  • Innovatiivinen anturi auttaa vähentämään laitteen mittauskulmasta tai kosketusvoimakkuudesta aiheutuvia mittausvaihteluita
  • Tasainen tietojen laatu sekä pien- että suurtaajuuksilla
  • 4-portainen vakavuusasteikko kertoo kokonaisvärähtelyn ja laakerien ongelmien vakavuuden
  • Tiedot voi siirtää USB-liitännän avulla
  • Trendipiirto Microsoft® Excelissä valmiiden templaattien avulla
  • Mittaa monenlaisten laitteiden kokonaisvärähtelyn (10...1 000 Hz) kiihtyvyys-, nopeus- ja siirtymäyksikköinä
  • Crest Factor+ -toiminnolla laakerin kunnon voi arvioida luotettavasti suorilla anturikärjen mittauksilla (välillä 4 000...20 000 Hz)
  • Värilliset merkkivalot (vihreä ja punainen) ja näyttöviestit kertovat, kuinka voimakkaasti mittaria on painettava kohdetta vasten mittauksia tehtäessä
  • Lämpötilan mittaus infrapunalämpöanturilla tarjoaa enemmän diagnosointimahdollisuuksia
  • Sisäiseen muistiin mahtuu jopa 3 500 lukemaa
  • Audioliitännän avulla voi suoraan kuunnella laakerista lähteviä ääniä
  • Ulkoisen kiihtyvyysmittarin tuki vaikeasti saavutettavia kohteita varten
  • Taskulamppu pimeitä mittauskohteita varten
  • Iso, suuriresoluutioinen näyttö helpottaa tietojen hakemista ja tarkastelua



805-mittaria voit käyttää seuraavien laiteluokkien tarkistamiseen:

  • Jäähdyttäjät (jäähdytys)
  • Tuulettimet
  • Jäähdytystornikäytöt
  • Keskipakopumput
  • Syrjäytyspumput
  • Ilmakompressorit
  • Puhaltimet
  • Yleiset vaihteistot (vierintäelementtilaakerit)
  • Laitetyökalut (moottorit, vaihdelaatikot, karat jne.)



Mikä on Crest Factor+?

  • Crest Factor+ on uusi patentoitu algoritmi (tai tekniikka), jonka ansiosta laakerien kunnon arvioiminen on helppoa ja varmaa. Värähtelyn asiantuntijat käyttävät alkuperäistä muotokerrointa laakerivikojen havaitsemiseen. Muotokerroin on aikatason värähtelysignaalin huippuarvon / RMS-arvon suhde
  • Alkuperäisen muotokertoimen suurin rajoitus on se, ettei se kasva lineaarisesti laakerien heiketessä. Tämän vuoksi mekaanisten ongelmien vakavuuden arviointi on erittäin vaikeaa. Muotokerroin voi itse asiassa laskea korkeiden RMS-arvojen takia, kun laakeri on hajoamaisillaan
  • Fluken käyttämä patentoitu algoritmi, Crest Factor + (CF+), poistaa tämän ongelman. CF+-arvot vaihtelevat välillä 1...16. Kun laakerin kunto heikkenee, CF+-arvo kasvaa. Näin käyttäjä voi helposti havaita ongelman vakavuuden. Käyttöä helpottaa entisestään Fluken mittareissa oleva 4-portainen vakavuusasteikko, joka ilmoittaa, onko laakerin kunto hyvä, tyydyttävä, huono vai kelvoton



Tietojen vieminen ja trendipiirto 805-mittarissa

  • Trendit eli laskentataulukkoon ajan mittaan kerätyt toistuvat tärinämittaukset ovat paras tapa seurata koneen terveyttä. 805-mittarin avulla voit helposti:
  • Viedä mittaustulokset Exceliin USB-liitännän avulla
  • Muodostaa lukemista trendejä valmiiden Microsoft® Excel-templaattien ja kaavioiden avulla
  • Verrata kokonaisvärähtelyä ISO-standardeihin (10816-1, 10816-3, 10816-7)




Tekniset tiedot:

Vibration Meter

Pientaajuudet (kokonaismittaus)

10 Hz...1 000 Hz

Suurtaajuudet (CF+-mittaus)

4 000 Hz...20 000 Hz

Vakavuustasot

Hyvä, tyydyttävä, huono, kelvoton

Värinäraja

50 g huippu (100 g huippu–huippu)

A/D-muunnin

16-bittinen

Signaali - ääni -suhde

80 dB

Näytteenottonopeus
        Pientaajuus
        Suurtaajuus


20 000 Hz
80 000 Hz

Tosiaikainen kellon varmistus

Nappiparisto



Sensori

Herkkyys

100 mV g ± 10 %

Mittausalue

0,01...50 g

Pientaajuudet (kokonaismittaus)

10 Hz...1 000 Hz

Suurtaajuusalue

4 000 Hz...20 000 Hz

Erottelukyky

0,01 g

Tarkkuus

100 Hz: ±5% mitatusta arvosta



Amplitudiyksiköt

Kiihtyvyys

g, m/s²

virtausnopeuden

in/s, mm/s

Siirtymä

mil, mm



Infrapunalämpömittari (lämpötilan mittaus)

Alue

–20...200 °C (-4...392 °F)

Tarkkuus

±2 °C (4 °F)

Polttoväli

Kiinteä, ~3,8 cm (1,5")



Ulkoinen anturi

Huomautus: Fluke tukee mutta ei toimita ulkoisia antureita.

Taajuusalue

10 Hz...1 000 Hz

Esijännite (syöttötehon)

20...22 V DC

Esivirta (syöttötehon)

Enintään 5 mA



Laiteohjelmisto

Ulkoiset liitännät

USB 2.0 (täysi nopeus) -tiedonsiirto

Tietokapasiteetti

Tietokanta sisäisessä Flash-muistissa

Päivitys

USB:n kautta

Muisti

Enintään 3 500 mittausta



Säteilypäästö

Sähköstaattinen purkaus: purske

Standardi EN 61000-4-2

Sähkömagneettinen häiriö

Standardi EN 61000-4-3

RE

Standardi CISPR 11, Class A



Ympäristö

Käyttölämpötila

-20 °C...+50 °C

Säilytyslämpötila

–30...80 °C (-22...176 °F)

Käyttökosteus

10–95 % RH
(kondensoitumaton)

Käyttö-/säilytyskorkeus

Merenpinta – 3 048 metriä (10 000 jalkaa)

IP-luokitus

IP54

Värinäraja

500g, huippu

Pudotustesti

1 metriä



Yleiset tiedot

Akun tyyppi

AA (2) litium Rauta disulfidi

Akkujen kesto

8 tuntia

Koko (P × L × K)

24,1 cm x 7,1 cm x 5,8 cm
(9,5" x 2,8" x 2,3")

Paino

0,40 kg (0,89 lb)

Liittimet

USB Mini-B 7-nastainen, stereoaudiolähtöliitin (3,5 mm audiopistoke), ulkoisen anturin liitin (SMB-liitin)
